Product Introduction
高壓反應釜采用環形稀土永磁驅動攪拌器,攪拌力矩大、完全靜密封、無泄漏,耐高溫、高壓、高真空、攪拌轉速高、運行平穩、噪音小、適用范圍廣、使用簡單、操作方便等特點,是各行業生產、中試中進行各種攪拌反應的理想裝置。其中磁力耦合器的軸套采用自潤滑的石墨、陶瓷、聚四氟乙烯填充碳纖維等材料,適用于各種物料在不同的反應條件下進行攪拌反應。例如:氣液反應、氣液固反應、液固反應等。出料方式有上出料和下出料兩種,供用戶訂貨時選用。
Product Advantage
一.項目背景
應東華大學設計制作一套10L高壓釜(以下簡稱該項目),主要用來研究工藝過程,探索最佳工藝參數,數據處理獲取所需要的出料產品。
甲乙雙方經友好協商,達成如下方案,此方案為設計理論基礎作為設計制作依據,協商,修改,完善后作為合同技術附件。
二.項目概述

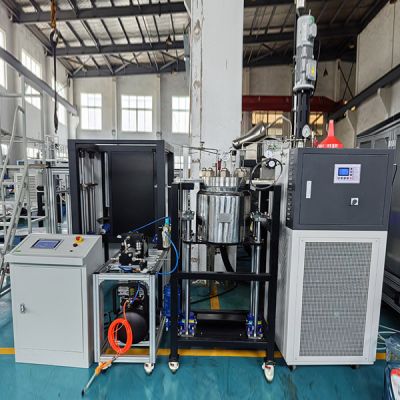

該項目主要包括:主反應釜(材質316L不銹鋼)、控溫模塊(高低溫一體機)、氣體穩壓模塊、過程進料模塊、攪拌模塊、控壓模塊、真空模塊、升降模塊,遠程通訊模塊。該項目系統設計溫度:-15-250℃,使用溫度:-10-200℃,系統設計壓力22.5MPa,使用壓力:20MPa。
設計目標為貴方建立高質量高水平的,適應于氣液高溫反應試驗裝置。裝置的整體水平要求數據精確度及重復性好,安全可靠并能長周期穩定運行。
該項目集成系統:
?主反應釜:10L油浴加熱, 材質316L不銹鋼,螺栓螺母結構;
?攪拌模塊:機械攪拌(磁力耦合攪拌);
?控溫模塊:高精度帶PLC通訊高低溫一體機;
?升降模塊:電動升降,釜蓋升降、釜體固定;
?冷凝模塊:軸套冷卻水進出;
?電氣控制模塊:遠程通訊,數據導出,連鎖報警,定時控溫。
有效容積:10L; 與物料接觸材質:316L不銹鋼;
設計壓力:22.5MPa; 使用壓力:20MPa;(平時最高15Mpa)
設計溫度:-15-250℃; 釜內溫度:-10-200℃;
釜蓋密封:金屬石墨墊; 加熱器:高低溫一體機;
攪拌槳:上推進式+下錨式,且可以拆卸整個攪拌槳;
進出氣閥:進氣閥、出氣閥;(高壓實驗建議使用反螺紋連接閥門)
測溫裝置:釜內測溫、油浴測溫;釜內測溫管盡量貼壁;
固液加料口:DN20絲堵螺帽; 壓力:壓力傳感器+壓力表;
安全裝置:爆破片; 放料口:無;
釜體開口:
1、釜蓋:進氣閥、出氣閥、固液加料口、測溫口、壓力表爆破口、壓力傳感器口;
2、釜體:測溫口、進油口、出油口;
備注:由于客戶特殊需求,釜體建議內徑213mm,直通圓柱高度300mm(不含橢圓底部高度);且測溫線需盡量貼壁放置;
主要部件清單
序號 |
名稱 |
規格 |
數量 |
備注 |
1 |
反應釜 |
10L,材質316L不銹鋼 |
1 |
|
2 |
針形閥 |
反螺紋連接;材質316L不銹鋼 |
2 |
上海析鈦 |
3 |
熱電偶 |
K型, 美國歐米伽 |
2 |
釜內測溫、油浴測溫 |
4 |
比例卸荷閥/爆破片 |
防爆裝置 |
1 |
上海析鈦/大連理工防爆片 |
5 |
壓力表 |
-0.1-26Mpa 徑向:無油 表盤直徑:60mm M14*1.5外螺紋 |
1 |
國產
|
6 |
壓力傳感器 |
負-0.1-26Mpa ,4-20mA, 材質316L不銹鋼 |
1 |
國產
|
7 |
攪拌器 |
磁力耦合攪拌器,材質316L不銹鋼,研途自制 |
1 |
|
8 |
攪拌槳 |
上推進下錨式攪拌槳,材質316L不銹鋼 |
1 |
可拆卸 |
9 |
攪拌電機 |
大功率伺服電機 |
1 |
高功率電機 |
10 |
固液加料口 |
DN20,材質316L不銹鋼 |
1 |
|
11 |
升降裝置 |
研途自制 |
1 |
釜蓋升降、釜體固定 |
12 |
電源線 |
220V |
1 |
|
13 |
保險絲 |
220V/ |
1 |
|
14 |
溫控 |
定制高低溫一體機 |
1 |
整套控制集成在反應釜的控制系統
|
15 |
內置電控柜 |
研途自制 |
1 |
|
16 |
框架 |
含電動裝置,鋁鎂合金框架和不銹鋼面板,研途自制 |
1 |
|
17 |
下出料口 |
DN14絲堵(帶加熱器),無死角,材質316L不銹鋼 |
0 |
無放料 |
18 |
釜體底部 |
|
|
橢圓底,增加一平板放置底部; |
19 |
密封圈 |
金屬石墨墊 |
2 |
|
20 |
扳手 |
304不銹鋼 |
1 |
隨機配件 |
21 |
合格證、說明書 |
|
1 |
實驗室反應釜系統也叫實驗高壓反應釜裝置,根據作用不同分為:評價裝置、分析裝置、動態測試裝置等。是根據用戶所提供的有關反應參數而特別設計、制造的專用裝置,能滿足用戶在生產和實驗過程中的全部要求。它有一臺及多臺反應釜組成,由反應釜控制儀集中控制,也可與計算機相連,實現遠程操作,并在計算機上顯示各種數據及曲線。反應連續、操作方便。
加熱方式:電加熱,水循環,導熱油,蒸汽,遠紅外線加熱等。
出料方式:上出料,下出料。
攪拌軸:采用自潤滑耐磨軸套,適合于各種介質的攪拌。
攪拌形式:槳式,錨式,框式,推進式,螺帶式,渦輪式,布爾馬金式等。
密封方式:磁力密封,機械密封,填料密封。
電機:電機為普通直流電機,或者一般采用直流伺服電機,亦可根據用戶要求采用防爆電機。
主要材料:
釜體材料主要采用0Cr18Ni9(304),00Cr17Ni14Mo2(316L),1Cr18Ni9Ti(321),并可根據不同介質要求制作鈦材(TA2),鎳及鎳合金,鉭材,鋯材,哈氏合金(C-276,C-22,B-2),反應釜內噴四氟(PTFE)及襯鎳(Ni6)。
設計水平先進,嚴格控制質量。
Main Parameter
型號 |
YT-S/A-F/K/Y-P/T-(100\250\500\1000\2000—100L) |
容積 |
100ML/250ML/500ML/1000ML/2000ML---100L |
材質 |
標配316L不銹鋼(可定制304、C276、B-2、鋯材、因科鎳-600) |
攪拌方式 |
機械攪拌 |
釜蓋結構 |
法蘭結構/快開/一鍵快開 三種可選 |
密封方式 |
墊片密封/O型圈自密封(全氟醚) |
加熱方式 |
電加熱器; 一體澆筑成形電加熱爐加熱效率是普通加熱的5-8倍左右, 經久耐用,控溫精準,最高速率可達到10℃/min; 可選油浴加熱或者外接油浴外循環加熱 |
加熱功率 |
1000W-1600W (可定制更高功率) |
設計溫度 |
350℃ (可定制超高溫) |
使用溫度 |
RT-300℃ (可定制超高溫) |
控溫精度 |
±1℃ (無強吸放熱情況下) |
設計壓力 |
16MPa (可定制超高壓) |
使用壓力 |
10MPa (可定制20MPa、30MPa) |
爆破壓力 |
12.5MPa |
控制方式 |
研途儀器自主開發控制模塊操作簡便,PID自整定控溫精準 |
報警功能 |
超溫、超壓報警自斷電保護 |
攪拌功率 |
60W-150W |
攪拌轉速 |
100-1500r/min |
擴展功能
(選配功能) |
1、 等壓加料功能 反應過程中進液相物料(控總量) 2、 高壓進料泵 反應過程中進液相物料(精確控制流速) 3、 氣體質量流量計 精確計量氣體累積流量、瞬時流量 4、 內置冷卻盤管 可實現釜內快速降溫 5、 過程取樣 功能 反應過程中快速取樣分析 6、 冷凝器 實現冷凝回流或者回收功能 7、 連接色譜等功能 8、 連接電腦記錄數據分析 |
Nozzle Table
序號 |
名稱 |
數量 |
尺寸規格 |
用途 |
1 |
氣相口 |
2 |
M12-1/4mm |
裝氣相針形閥 |
2 |
壓力表爆 破片口 |
1 |
M12-1/4mm |
裝壓力表/比例卸荷閥及安全爆破裝置 |
3 |
攪拌口 |
1 |
M16 |
裝磁力耦合攪拌器 |
4 |
測溫口 |
1 |
M12-3mm |
裝溫度傳感器 |
5 |
加料口 |
1 |
待定 |
裝加料管口(部分容積有) |
6 |
待裝載 |
|
|
|
7 |
待裝載 |
|
|
|
8 |
待裝載 |
|
|
|
